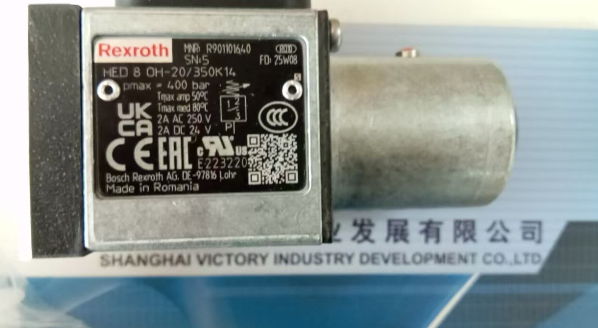

REXROTH HED 8 OH-20/350K14 壓力繼電器詳細介紹
一、產品概述
REXROTH HED 8 OH-20/350K14 是博世力士樂（Bosch Rexroth）生產的一款柱塞式液壓-電氣壓力繼電器，屬于 HED 8 系列。該系列壓力繼電器以其高精度、高可靠性和長壽命而著稱，廣泛應用于石油、能源、電子/電池、道路/軌道/船舶、鋼鐵/金屬等工業領域。
二、產品特點
柱塞式結構：
采用柱塞式設計，具有結構緊湊、響應迅速的特點。
柱塞受彈簧座支持并克服壓縮彈簧不斷變化的作用力，實現壓力的精確監測。
高壓力等級：
大壓力等級為 350 bar，能夠滿足高壓液壓系統的需求。
同時提供 50 bar、100 bar、200 bar、630 bar 等多種壓力等級供選擇。
多種安裝方式：
支持法蘭連接（OH），符合 ISO 16873 標準。
也可用于底板安裝（OP）或管道安裝（OA），滿足不同安裝場景的需求。
靈活的電氣連接：
提供 K14 和 K35 兩種電氣連接方式。
K14：不帶連接插頭，連接器為 DIN EN 175301-803（大立方體插頭）。
K35：不帶連接插頭，連接器為 IEC 61076-2-101，M12 x 1。
電氣插頭設備為 4 針（3°PE），符合 EN 175301-803 標準。
高精度與高重復性：
轉換度（重復精度）小于設定壓力的 1%，確保壓力監測的準確性。
小滯后，取決于設置的切換點，提高系統的響應速度。
多種調整類型：
提供內六角調節桿（帶或不帶刻度、帶或不帶保護帽）、帶刻度可鎖定旋鈕等多種調整方式。
用戶可根據實際需求選擇合適的調整類型，方便現場調試與維護。
密封材料選擇：
提供 NBR（丁腈橡膠）、FKM（氟橡膠）、低溫密封件（大 315 bar）等多種密封材料。
確保壓力繼電器在不同液壓油和工作環境下的密封性能。
安全保護功能：
彈簧座的機械前擋塊在壓力突然降低和過壓的情況下，可保護微動開關免于受到機械損傷。
防止壓縮彈簧的過壓，延長壓力繼電器的使用壽命。
三、工作原理
REXROTH HED 8 OH-20/350K14 壓力繼電器的工作原理基于柱塞式壓力監測機構。當系統壓力達到壓力繼電器的調定值時，柱塞受壓力作用克服彈簧力上移，通過彈簧座將運動傳輸?shù)轿娱_關。微動開關在達到調定壓力時釋放壓力，打開或關閉電路，從而發出電信號控制液壓系統的動作。
